产品概述

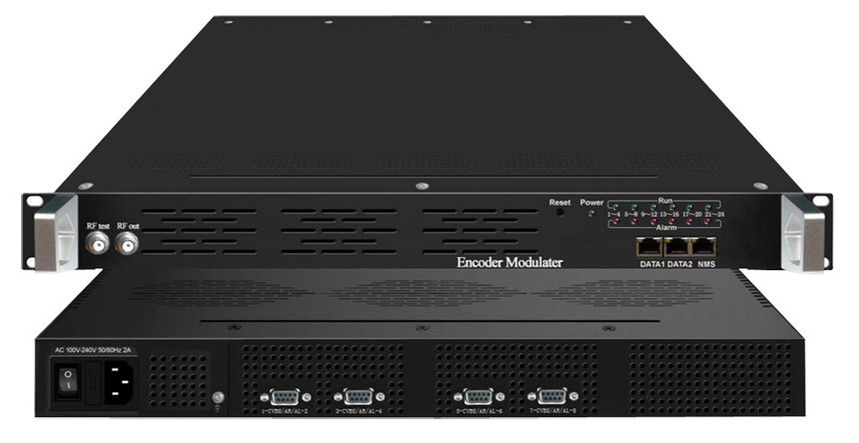

NDS3542HA系列标清编调一体机是我公司*研发的集编码和调制于一体的高性价比图文编调设备。该设备支持4路、
8路、12路、16路、24路CVBS输入和1路千兆IP输入、1路百兆IP输入。支持4个DTMB单载波(或DVB-C/-T)输出或4路
MPTS输出（可选配ASI输出）。该设备支持OSD功能，可在每路编码视频中插入图片、二维码、文字等信息，具有高集
成度、高性能、低成本的特点，单台设备集成了一套前端系统功能，非常适用于酒店、会所、医院、浴场等IPTV数字电
视系统。
主要特性
√ 符合DTMB GB20600-2006调制标准；
√ 支持8路、12路、24路CVBS输入，MPEG-2标清编码；
√ 支持MEPG-1 Layer2、AC3音频编码格式；
√ 编码节目都支持OSD功能（可在每路编码视频中插入图片、二维码、文字等）；
√ 支持字幕滚动、图片及二维码叠加，添加LOGO、符号等，可以在电视屏幕任意地方显示， 可调坐标720X576
（标清），字体、颜色分辨率可调；
√ 支持图文定时显示功能，多张图片可轮流幻灯显示；
√ 支持设置完成立即生效，无需重启；
√ 支持MEPG-2视频编码格式；
√ 支持IP输入，128个IP地址，UDP、RTP协议；
√ 4个DTMB (或DVB-C/-T)载波输出或4个MPTS输出（DATA1），UDP、RTP协议；
√ *的RF输出性能，MER≥40dB；
√ 支持Web网络管理；
技术指标
输入 | 8路/12路/24路CVBS输入 |
1路IP千兆输入、1路百兆IP输入，UDP、RTP协议 |
1路Tuner输入（当调制为DVB-C时可通过该接口增加节目）（选配） |
输出 | 射频输出4个DTMB(或DVB-C/-T)频点 或 IP输出4路MPTS |
视频编码 | 编码格式 | MPEG-2 |
输入接口 | 24路CVBS |
分辨率 | 720*576(PAL)，720*480(NTSC) |
码率 | 0.8Mbps~8Mbps |
音频编码 | 编码格式 | MPEG-1 Layer2、AC3 |
码率 | 64Kbps~384Kbps |
调制 | 调制通道 | 4 |
标准 | DTMB GB20600-2006 |
星座 | 4QAM、16QAM、32QAM、64QAM |
RF输出 | 输出通道 | 1个RF接口，4个频点，F头，75Ω阻抗 |
频率范围 | 50~900MHz，1kHz步进 |
输出电平 | -26dBm~-1dBm（可调） |
MER | ≥40db |
IP输出 | 4路MPTS（DATA1），UDP、RTP协议（当选择为IP输出时） |
系统 | 支持网络升级 |
中文/英文操作界面 |
通用 | 尺寸(长×宽×高) | 482mm×410mm×44mm |
约重 | 4~8kg |
温度范围 | 0~45℃(工作)；-20~80℃(存储) |
电源需求 | AC100~240V，50/60Hz |
订购指南：
型号 | 功能接口 |
NDS3542H-8 | 8路CVBS接口输入编码调制一体机 |
NDS3542H-12 | 12路CVBS接口输入编码调制一体机 |
NDS3542H-24 | 24路CVBS接口输入编码调制一体机 |
NDS3542HA-8 | 8路CVBS接口输入编码调制一体机(带OSD功能，支持在每路编码视频中插入图片、二维码、文字等) |
NDS3542HA-12 | 12路CVBS接口输入编码调制一体机(带OSD功能，支持在每路编码视频中插入图片、二维码、文字等) |
NDS3542HA-24 | 24路CVBS接口输入编码调制一体机(带OSD功能，支持在每路编码视频中插入图片、二维码、文字等)
|
